几步操作教你 用摇表测量三相电动机的好坏

大家好，又见面了，小编向大家分享对于电气行业的朋友来说很实用的APP，“电气服务云平台”，它可以解决电工朋友找活难题并能够解决电气行业的难题，对于广大同行来说是一个很不错的选择！

闲话少说，咱们步入正题！作为电气检修人员，电机是他们进场接触的电气设备，也是最基础的设备，今天小编教大家怎么使用摇表测量三相电机的好坏，内容在下面！

方法一：

1. 选择合适的摇表：如果被测电机额定工作电压是380伏，那么我们可以选择500V的摇表。

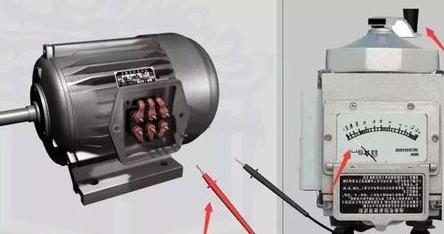

2. 摇表放平，做个短路测试，两支表笔短接，摇动手柄指针接近0就是好的。

3. 再把两支表笔分开，摇动手柄，指针接近无穷大就是好的。

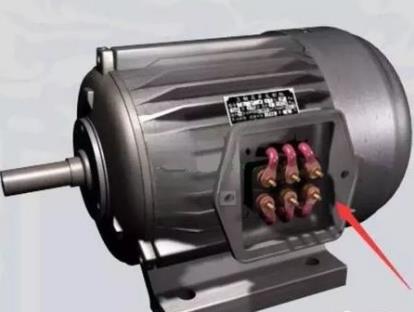

4. 测量时最好把三相电机的连接片去掉，外壳接地，三个绕组的底部接线端我们编一下好，从左到右UVW。

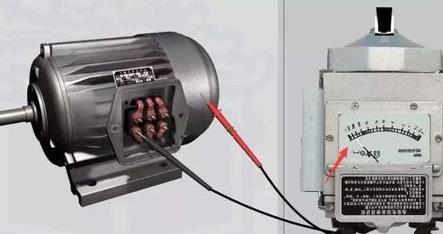

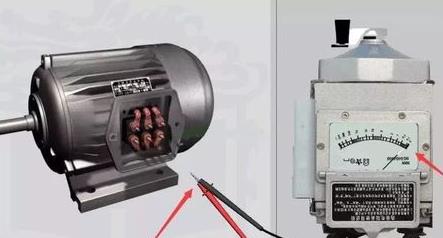

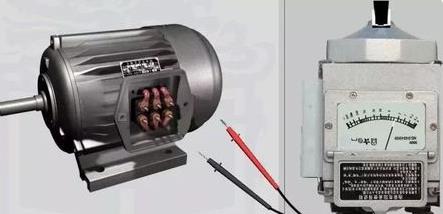

5. 第一步：测三相输出端与外壳的绝缘电阻，E接触电机外壳，L分别接触UVW三个接线端，以每分钟120转左右的速度摇动手柄，待指针稳定在无穷大附近时即为绝缘良好。

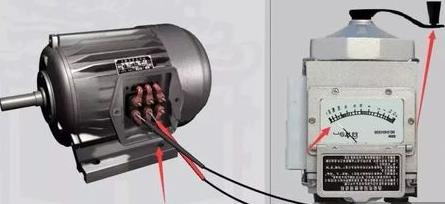

6. 第二步：测UVW三个接点之间的绝缘，两两测量一次，三组数据指针均为无穷大即为绝缘良好。

7. 如果不拆连接片也可以测量，这是星形和角形接线的区别，星形时可以测UVW三个点和中性点之间的电阻，三组阻值相近即为良好，角形时UVW三个点两两测量，阻值相近即为良好。用万用表测量电阻值更精确，同时测一下对地电阻。

方法二：

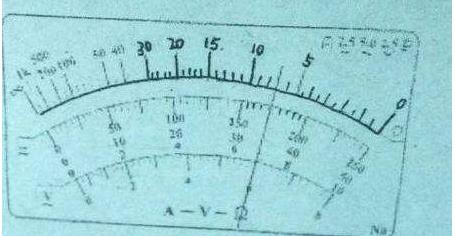

1、将万用表打到电阻挡200欧姆挡，分别测量三相阻值，如果三相的阻值相同，差值不大，可初步判断三相绕组基本正常，没有匝间短路。

2、测量是否接地，因为电动机烧毁，有时也伴随接地 打在×1K或×10k两表笔一端接触线头一端接触机壳指针不动则完好，动了而且幅度很大，则不好。

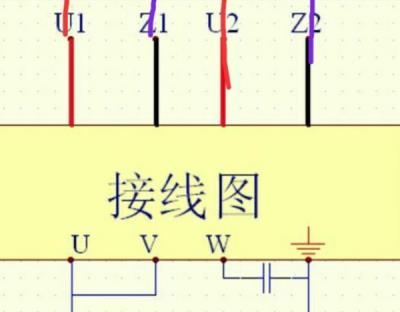

3、如果电动机是单相电机，那么可以测量主绕组U1与U2和副绕组Z1与Z2的阻值，一般副绕组的阻值要大于主绕组的阻值，如果副绕组的阻值小于主绕组的阻值，则说明电动机烧坏。
