CAD中如何标注形位公差

在工作绘图中，公差配合很重要，其中形位公差比较少见，也比较难一点，形位公差分形状公差、轮廓度和位置公差。那实际工作中如何标注明了呢？

方法

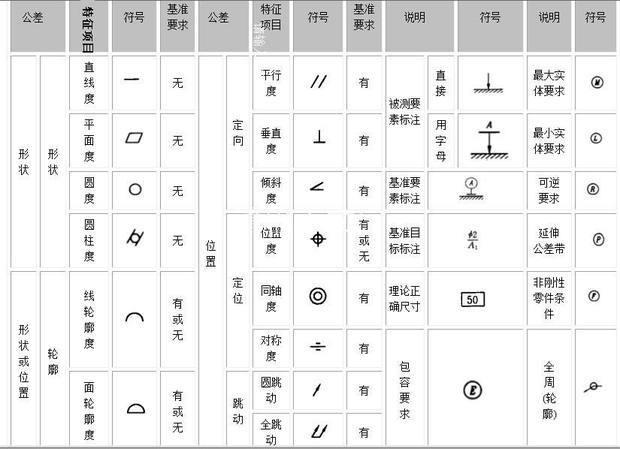

先看一下形位公差的标示符号，如果不理解，可以去“360搜索”搜索一下。

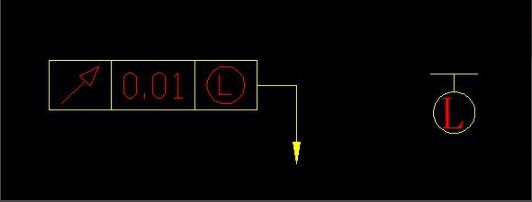

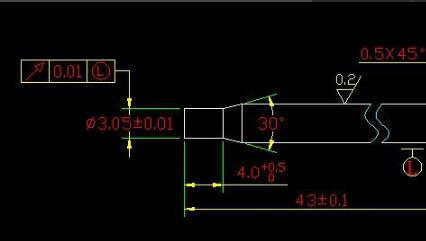

走蒸培农病在斯明穿概设在实际工作中标注应该如图标注（此图是刀具图，以圆跳动标注为例）。

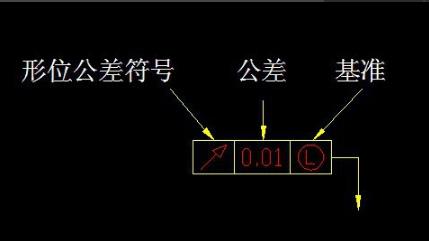

形位公差主要包来自括三部分：形位公差符号、公差和基准。

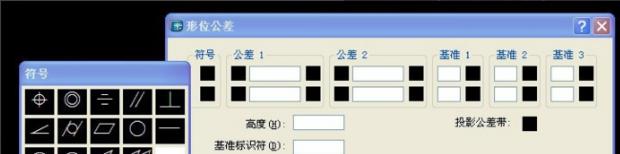

在CAD中打开形位公差（快键TOLERANCE）面板，选择填入公差符号，公差和基准。

引线（快键LE）和基准需要自己另外画，画好后标注在适当位置即可。
