电动车电门锁线的正确连接方法和线路图

大家好，我是你们的老伙计赵大亮！

今天跟大家分享一下电动车的电门锁和锁线的连接、检测以及线路图。

首先大家先了解一下电动车的电门锁。电动车的电门锁除了打开电源之外，还有锁车把，坐桶开启，以及灯光开启等功能。不同的车型，电门锁也不同，我们一般按照款型来区分两种，踏板式电动车和简易款电动车。

踏板式电动车电门锁

简易款电动车电门锁

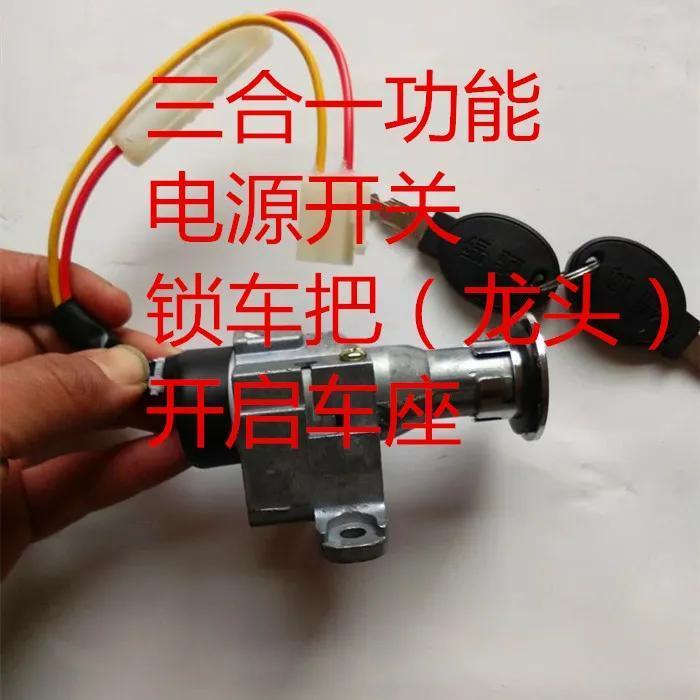

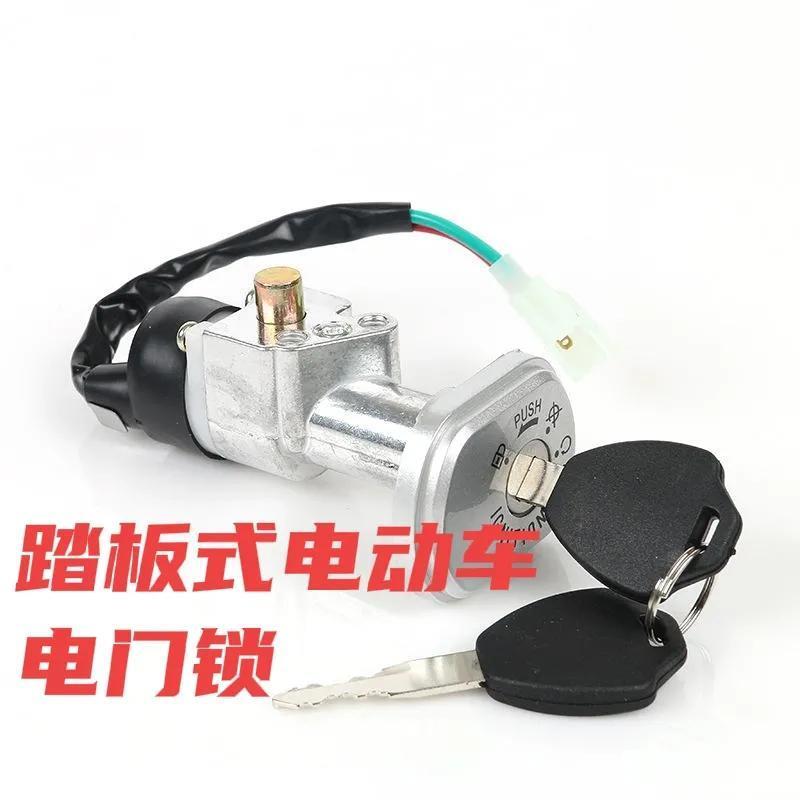

首先来说一下踏板式电动车的电门锁，不仅仅能够实现打开电源的功能，还可以正常锁车把，打开坐桶。踏板式电动车电门锁内部有一根轴，车把和方向轴上面的孔刚好容得下这根轴，由此可以锁定车把，方向固定。内部还连接坐桶锁拉线的一端，电门锁用力旋转，拉线打开坐桶锁，后座打开。

踏板式电动车电门锁

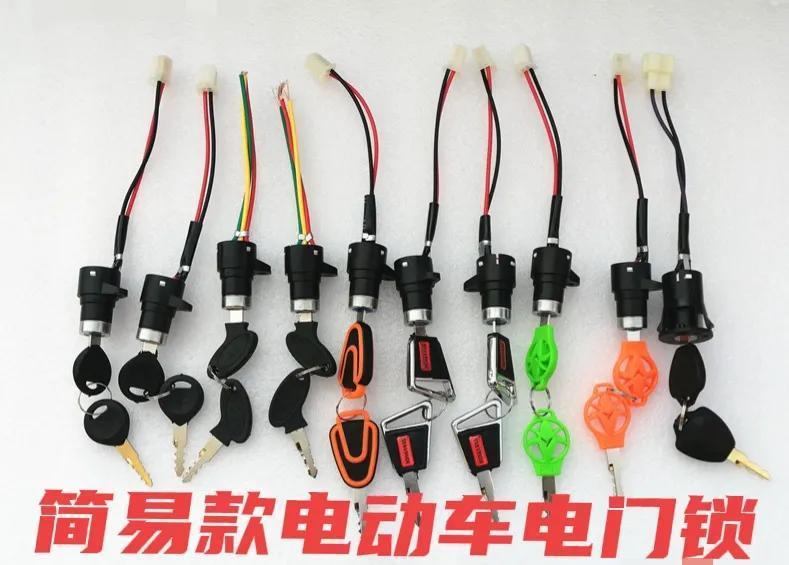

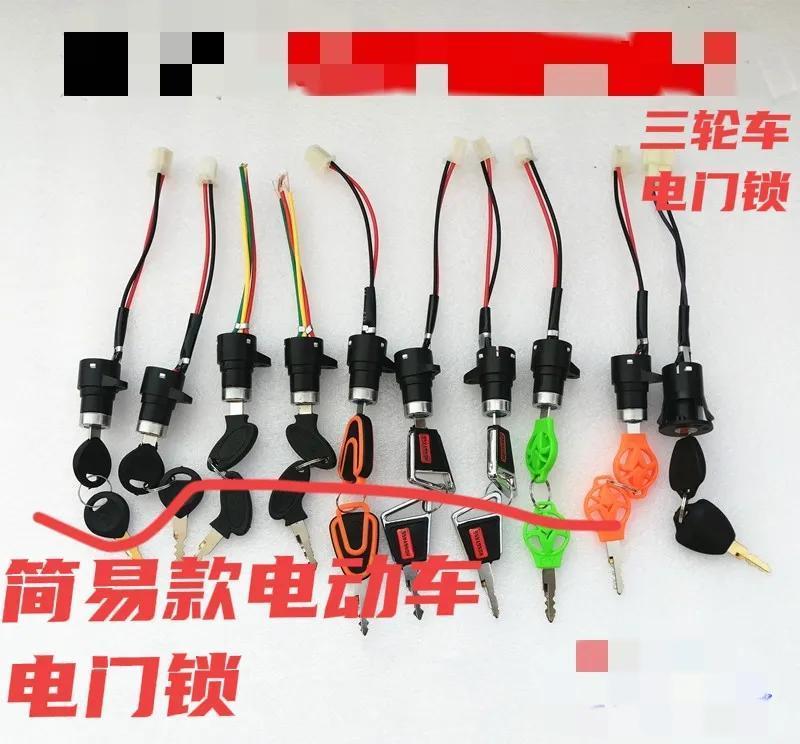

简易款电动车的电门锁就比较简单了，一般都是两线的和三线的。

简易款电动车电门锁

两线的功能就是正常启动，三线的功能是除了启动还有一个打开大灯的。

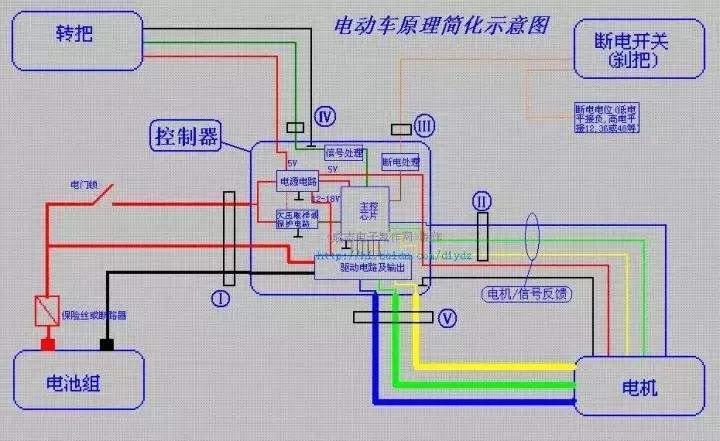

想要检测关于电门锁锁线的好坏，首先要了解电门锁的工作原理，我们都知道，控制器上面有三根电源进线，两根是电池的正负极，一根是锁线。大家看一下电动车线路图。

电动车线路图

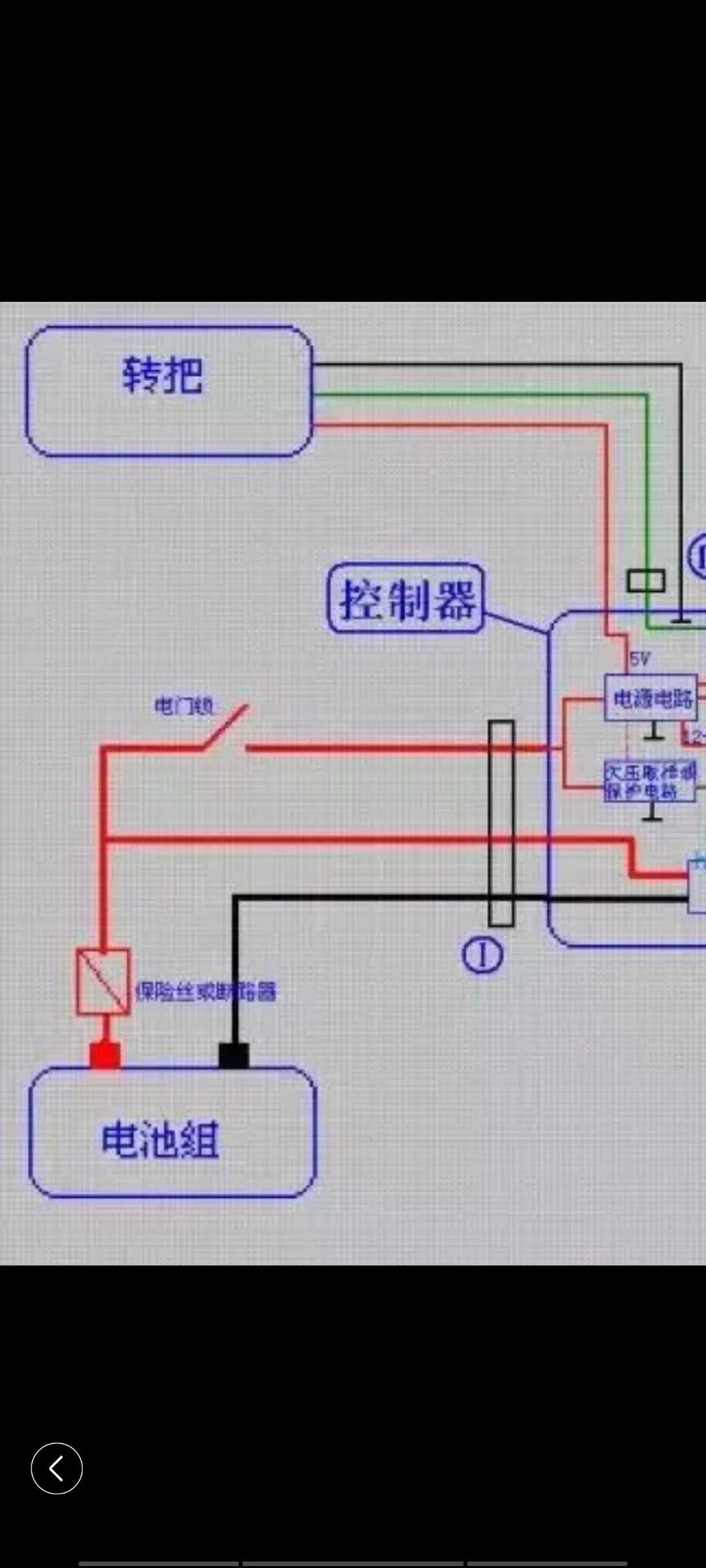

我把这个图局部截屏了一下，

电门锁的线路截屏

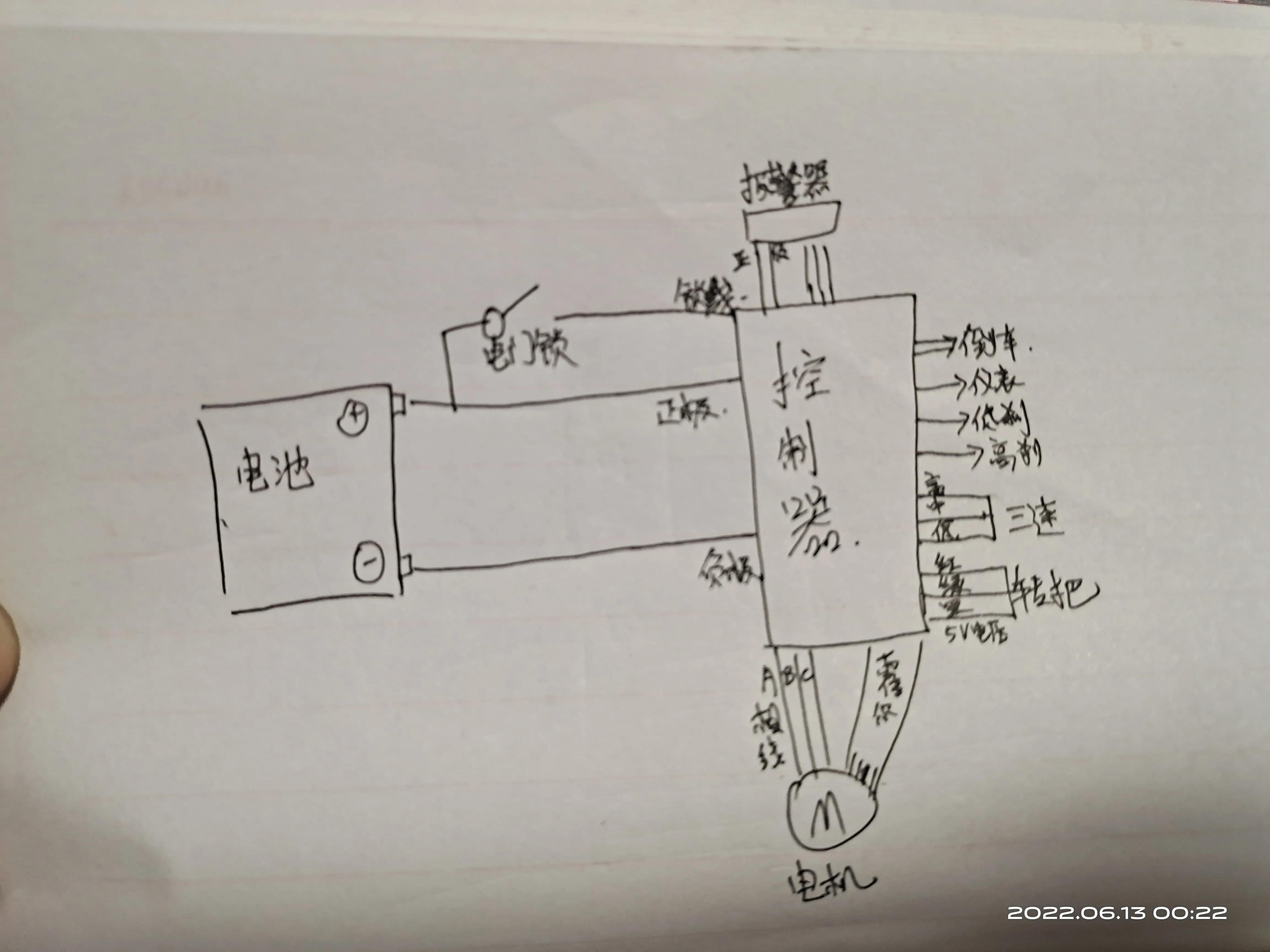

小编跟大家分享一下自己画的线路图。

电动车锁线线路图

电门锁有两根线，其中一根是连接电动车的正极主线路，另一根连接控制器的锁线。

所以，大家检测时，电门锁在关闭的情况下，其中一根是有电的，这根正极线路可以联通控制器的正极，和电动车电池的总正极，另一根线连接电动车控制器的锁线。电门锁打开，线路导通，锁线通电。
